2017 bane.

Odense Mini Racing Klub projekt bygning af ny bane.

Kravspecifikationer:

  • 6 spors bane, i 19 mm MDF.
  • Bane som er velegnet til både Slot racing og Scale racing.
  • Banen skal være forsynet med braids.
  • Skal overholde samtlige DMRU’s krav til en DM bane.

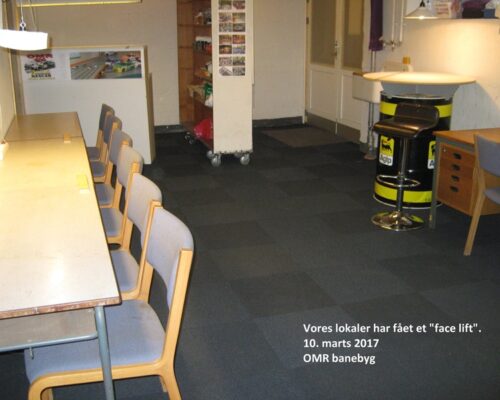

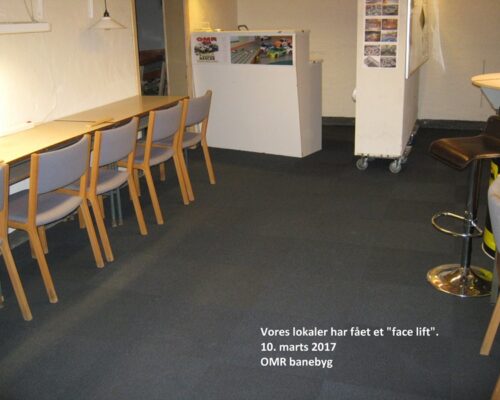

  •  Lokalerne skal i byggeperioden – have et ”face lift”.
  •  Byggeperiode max. 4 mdr.
  • Bygge projekt – udført af klubmedlemmer.
  • Projektkoordinator: JEJ

Fakta:

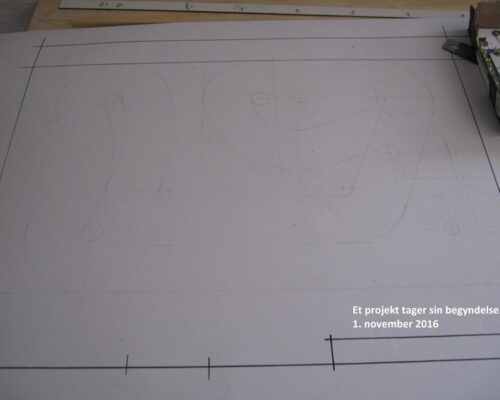

  • Projekt start 1. november 2016       (december måned arbejdsfri).

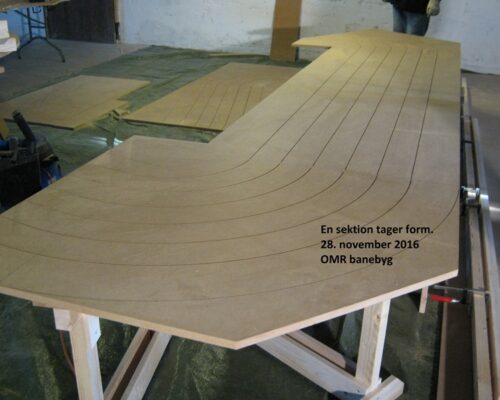

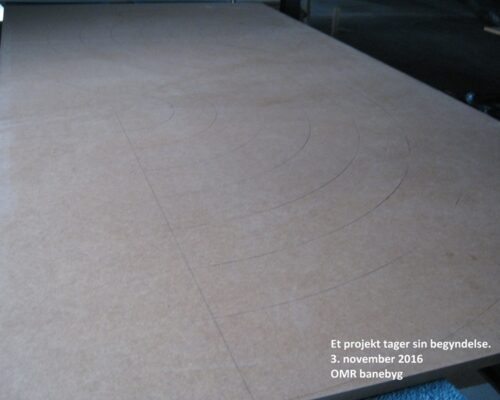

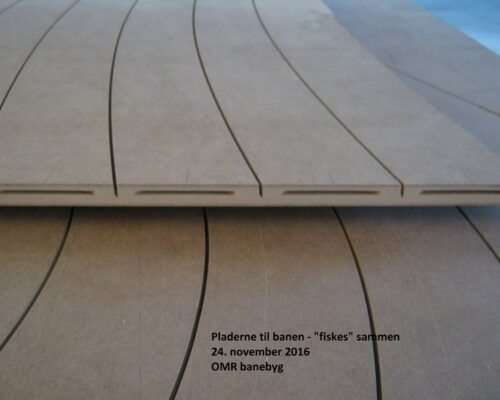

  • 14 stk. 19 mm MFD plader, brugt til selve banen.

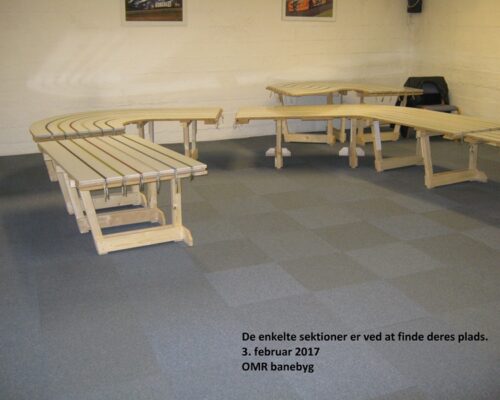

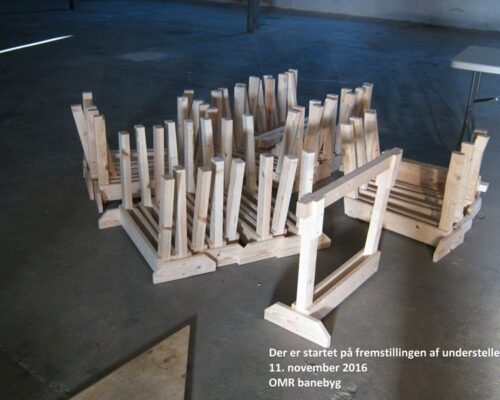

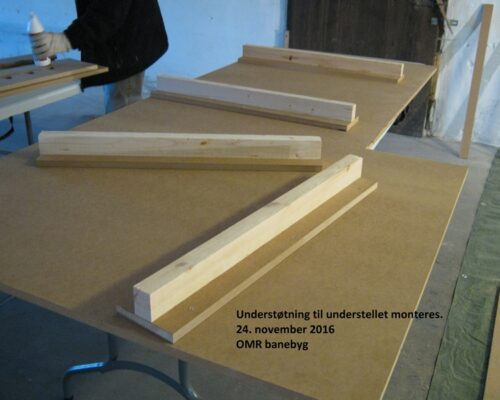

  • Lægter til understel. Understel lavet så det er justerbart med ”lasker”.

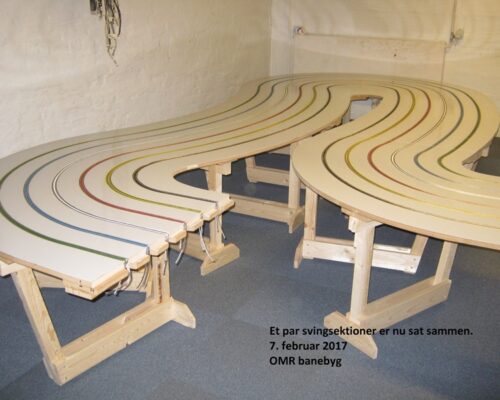

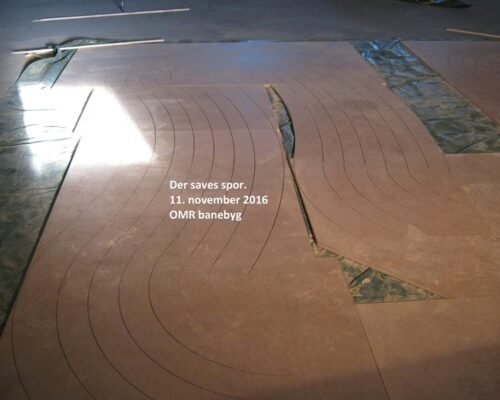

  • 30 meter 6 spors bane – alle spor 100% lige lange.

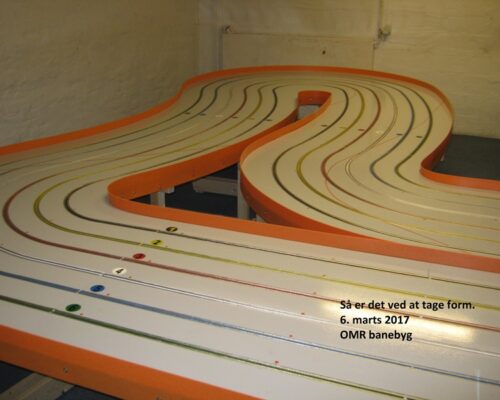

  • Bane overflade – light gray – malet med 2 komponent epoxy.
  • Ingen skruer, overhovedet – gennem baneoverfladen.

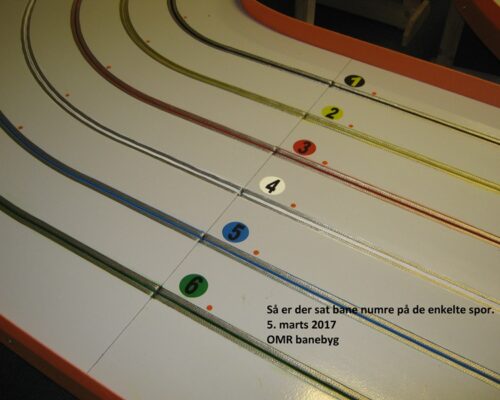

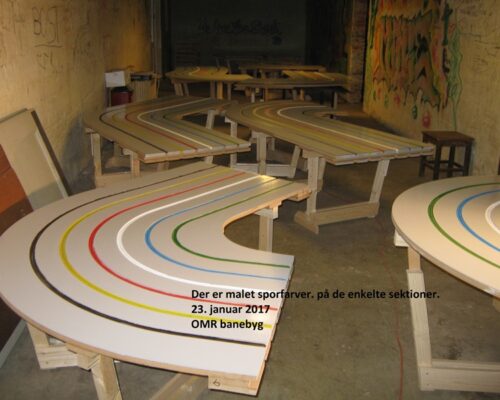

  • Spormarkering med farver og tal.

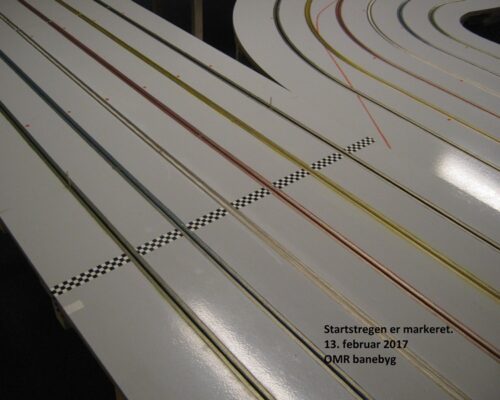

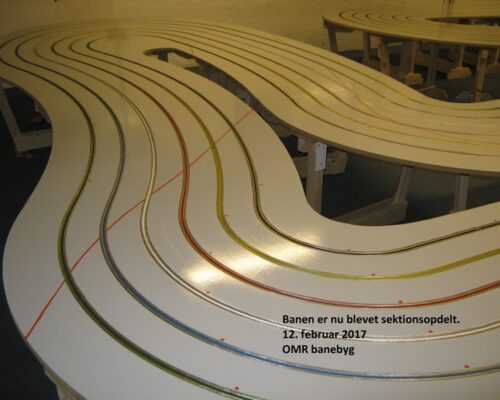

  • Sektor opdelt med markeringer – for hver femte med stregmarkering.

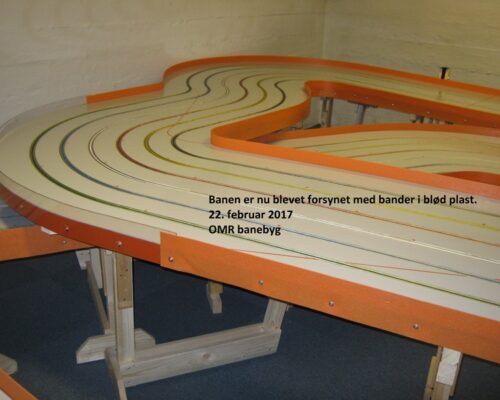

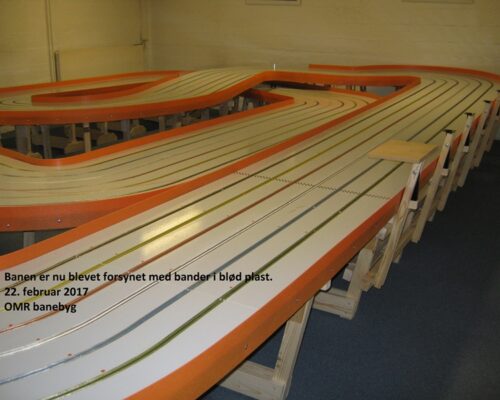

  • Bander i plast – meget ”venlige” over for sammenstød.

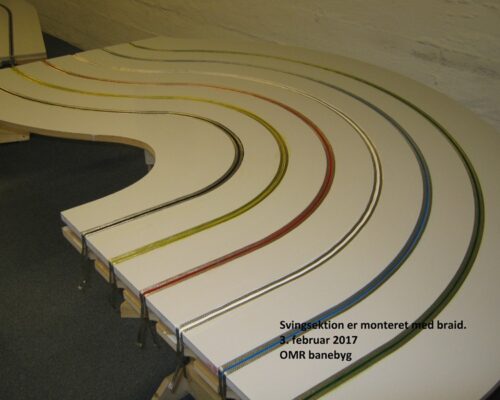

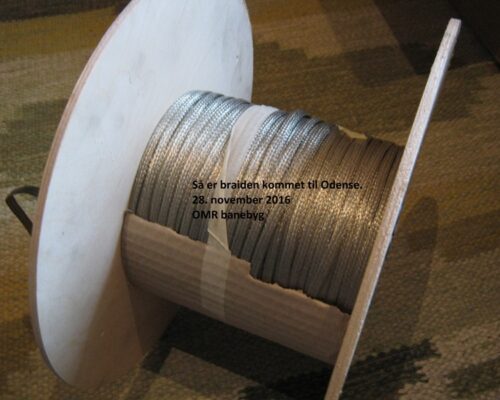

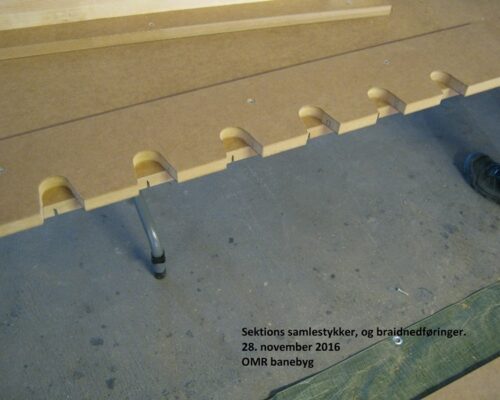

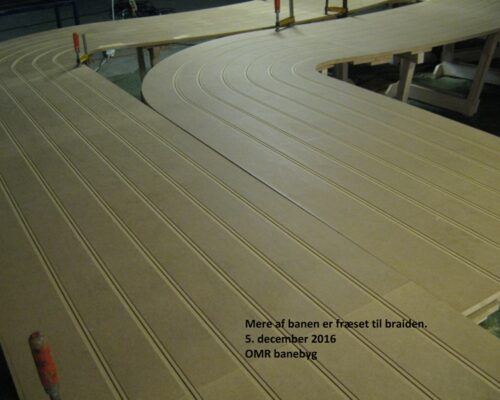

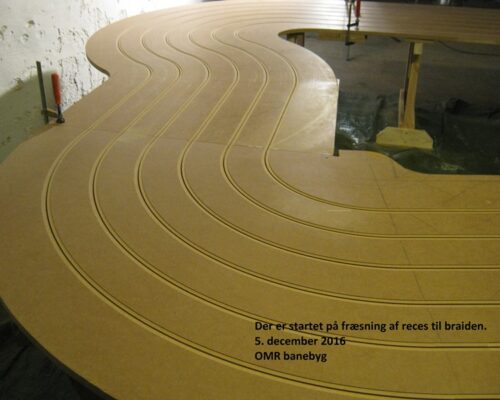

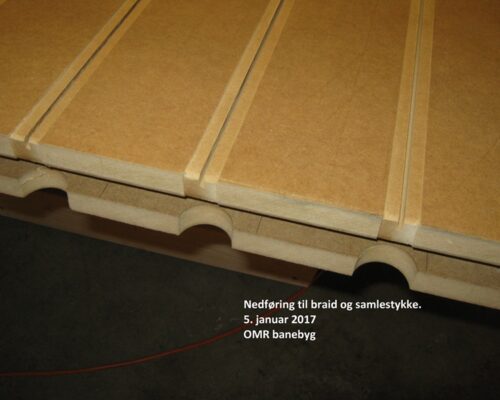

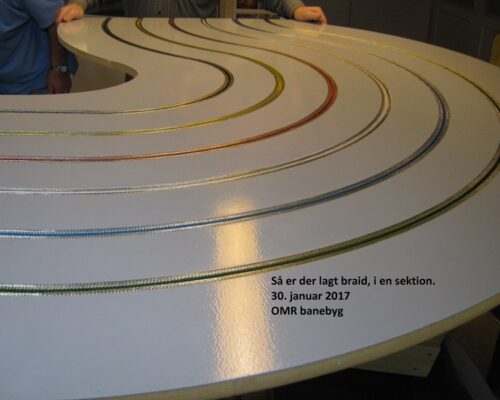

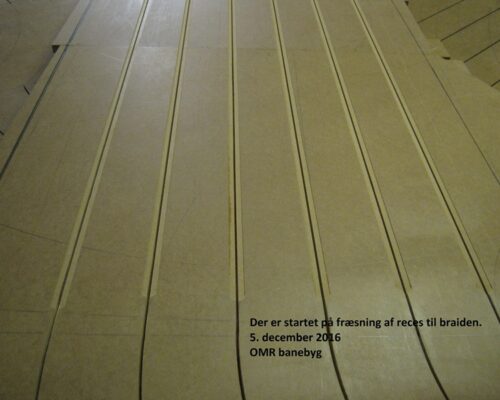

  • Banen forsynet med braids i 4 mm2 – med målene. 7 mm bred og 1,2 mm tyk.

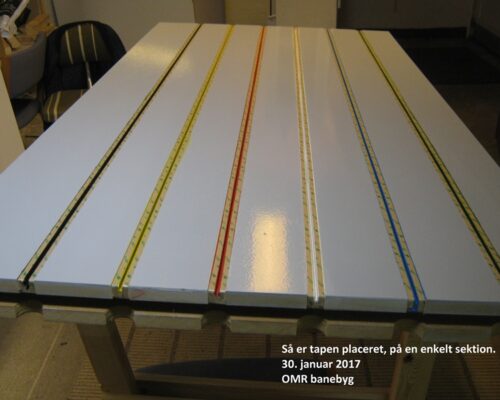

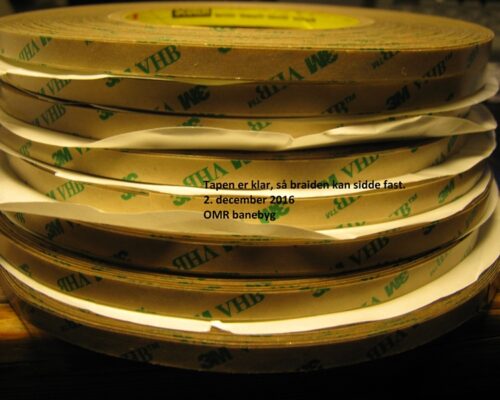

  • Braid er fastgjort til bane med det rigtige 3M dobbeltklæbende tape.

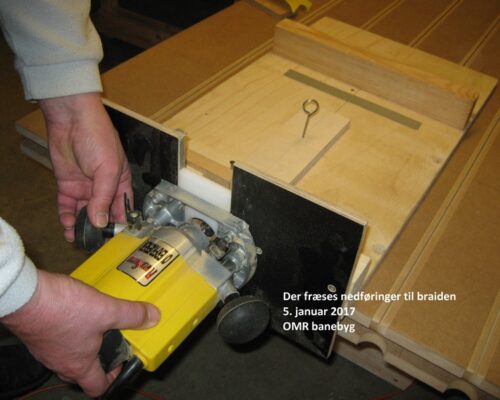

  • Braid ligger 0,4 mm under bane niveau.

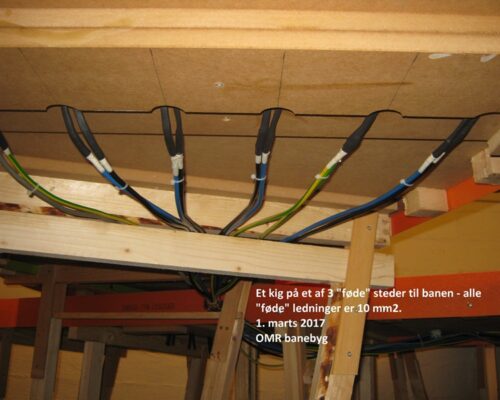

  • Al cabling er foretaget med 10 mm2.
  • Banen er ”shuntet” tre forskellige steder.

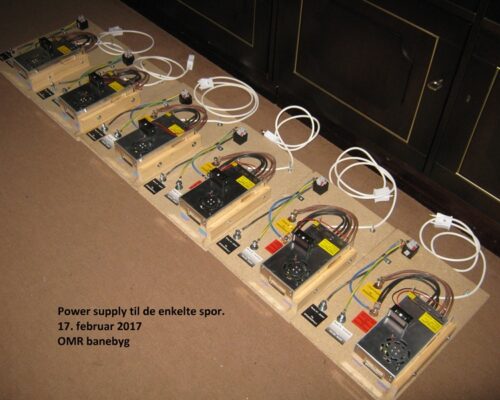

  • Alle spor er forsynet med hver deres egen power supply.

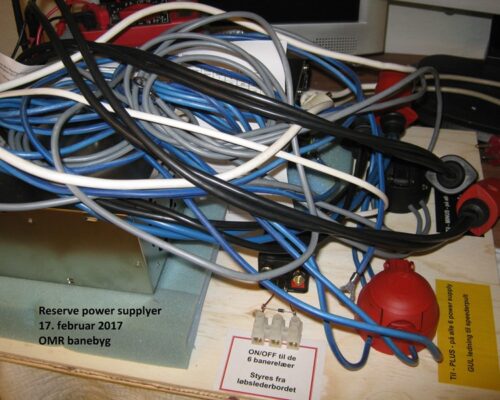

  • Som reserve er der 2 extra power supply (fra vores tidligere bane).

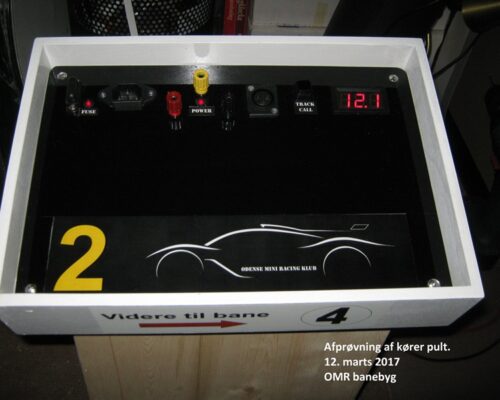

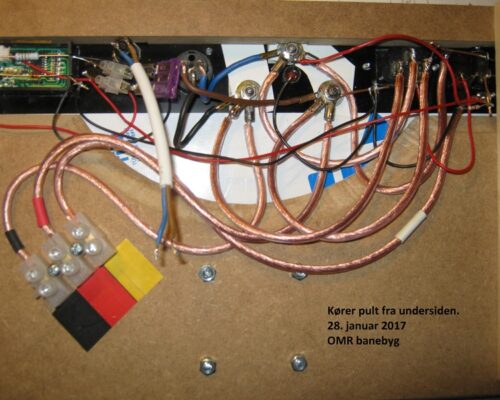

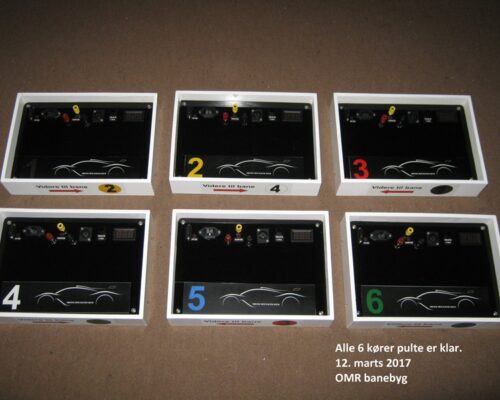

  • Håndspeedertilslutninger: Banan – XLR – IEC C14 (ISRA 2017)

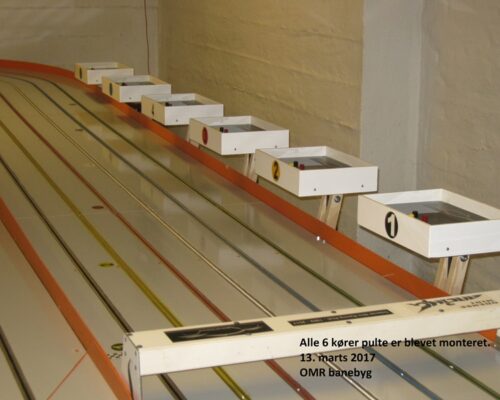

  • Bane track call fra hver pult.

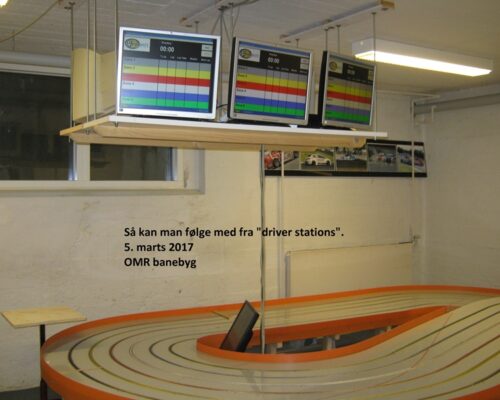

  • Trackmate tælle system.
  • Ved større løb – vil arrangementet være tilgængeligt live på You Tube.

Status:

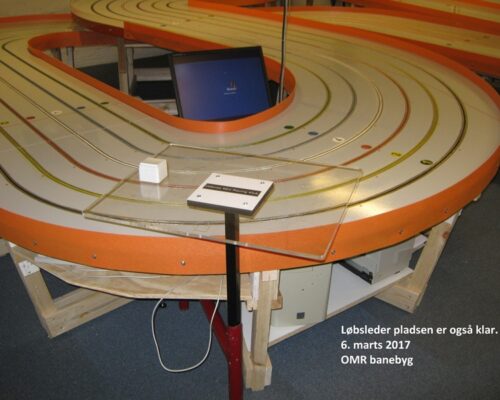

  • Byggeperioden er afsluttet med et færdigt bane projekt d. 15. marts 2017.
  • Der er brugt ca. 600 timer – klubmedlemmer har deltage på forskellige niveauer.
  • Budgettet er lige holdt.

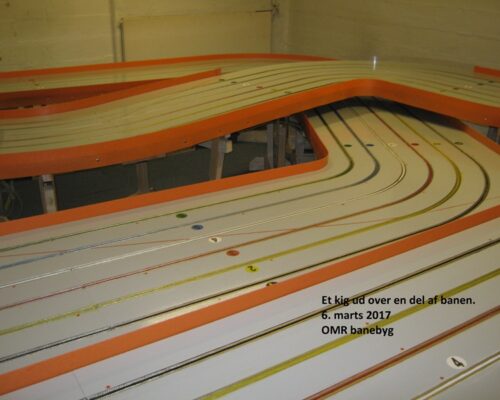

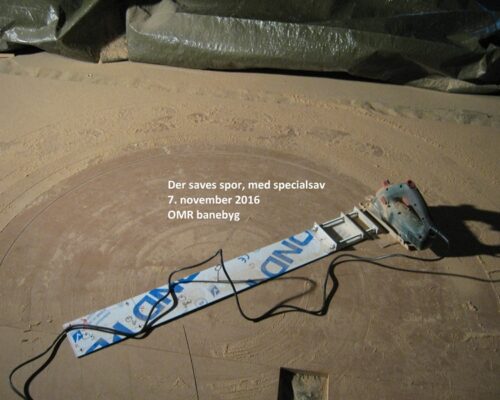

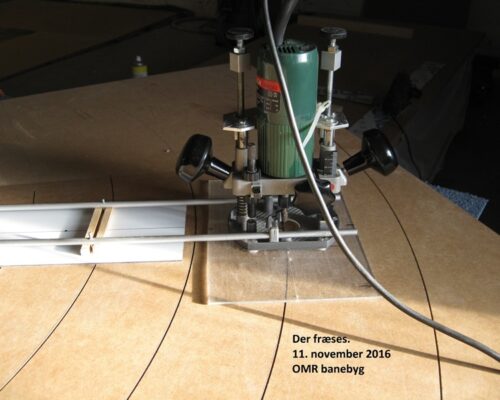

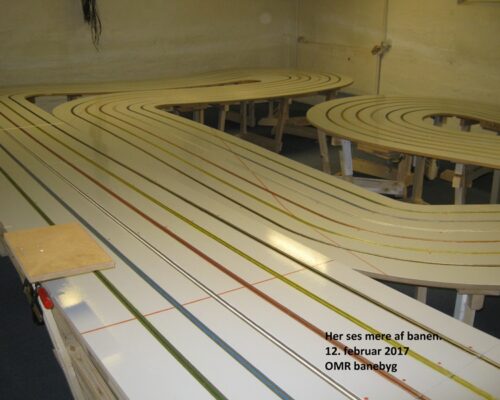

  • Herunder kan ses en billed gennemgang af byggeriet. – Som slideshow.
